一、 异常概况
867间隔线路避雷器气室处存在特高频异常信号，信号可能由悬浮电位引起。
二、 检测对象及项目
检测项目：特高频局部放电检测和定位、超声波局部放电检测
三、 检测仪器及装置
本次检测使用的仪器装备详情：
仪器名称 | 型号 | 生产厂家 | 备注 |
局部放电带电检测与定位仪 （内置5G采样） | EC4000PLUS+ | 上海莫克电子技术有限公司 | 诊断+定位 |
四、 检测数据

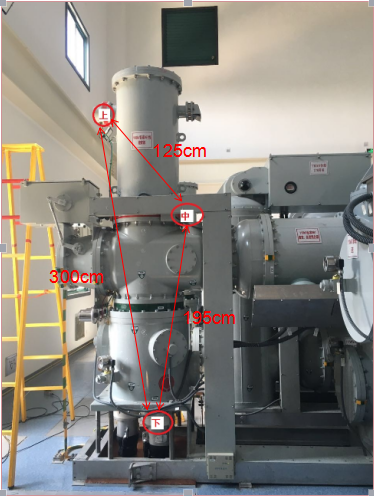

现场测点设置情况如图1所示，上下为全环氧树脂盆式绝缘子，中为金属环带浇注孔的盆式绝缘子。
测点示意图
4.1.超声波数据
超声波数据图谱
4.2.特高频数据

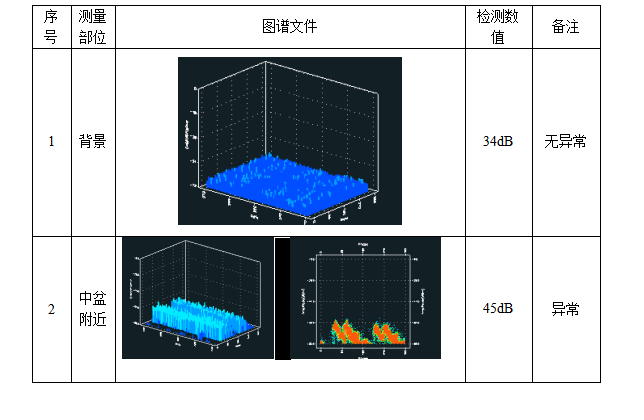

特高频测试如表所示，867线上中下测点存在特高频异常信号。
特高频测试数据图谱
4.3.EC4000PLUS+局放定位仪局放检测及定位情况
测试的上中下三个位置
用EC4000PLUS+局放定位仪分别对上中下三个位置进行测试及定位。测试结果如下：
上中2个位置的局放图谱及定位图
从中可以看出，中（避雷器下）的传感器先收到信号，并且领先上方传感器约1.8ns。 得知放电位置靠近中间传感器附件。
上下2个位置的局放图谱及定位图
从图中可以看出，上（避雷器上）的传感器先收到信号，并且领先下传感器约3.8ns。
可以得知放电源位置靠近中间传感器位置。另外对中下两个位置进行测试，中传感器领先下传感器约4.5ns。
由此，通过特高频信号及定位结果对比，可判定疑似局放信号来自避雷器下方盆子附近。放电源疑似位置见下图。

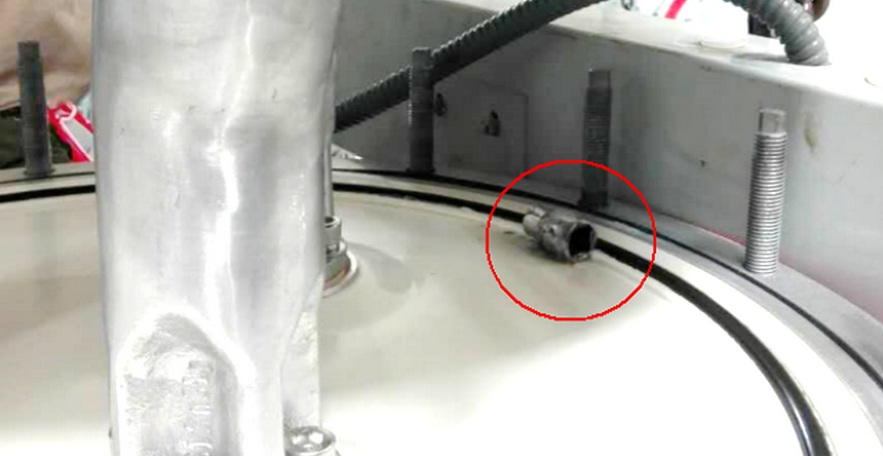

放电源疑似位置图 定位结果图（上下两个传感器）
五、 辅助验证情况（Keysight 20GS/S示波器验证）
5.1 示波器定位验证

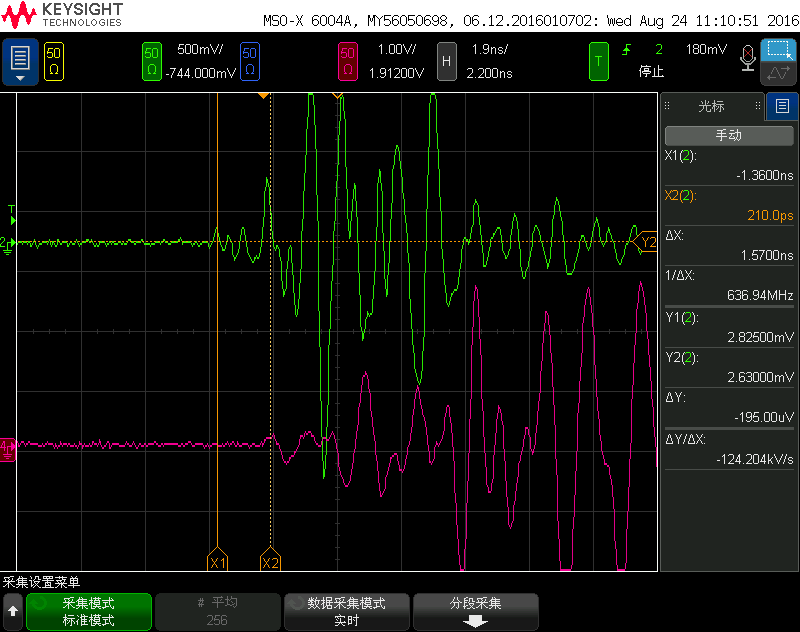

上中两个位置时差验证，时差约1.6ns

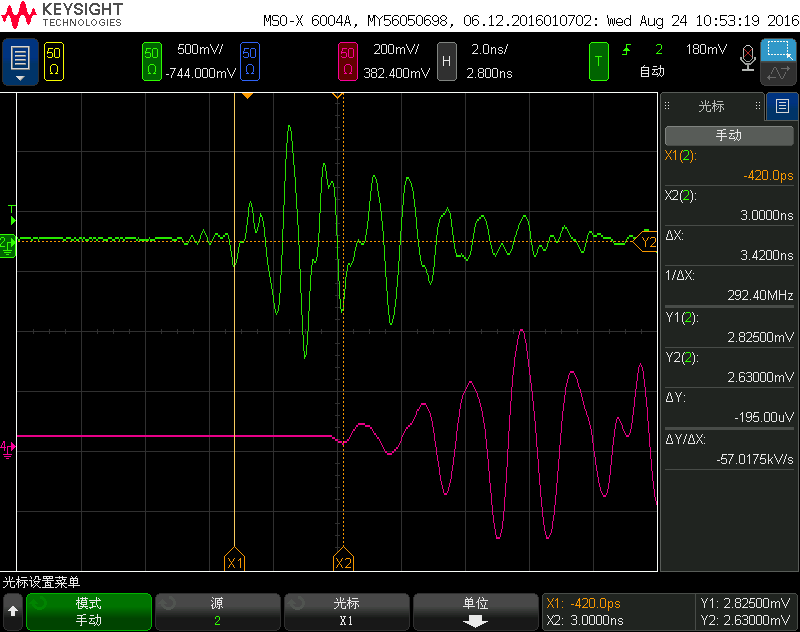

上下两个位置时差验证，时差约3.4ns
从示波器时差验证结果可以看出，跟EC4000PLUS+局放定位仪测得的时差基本一致。
六、 结论及建议
根据上述检测数据及谱图特征，分析结论为：110kV 867线路避雷器气室处存在特高频异常信号，信号可能来源于避雷器下方红盆子附近，为悬浮电位引起，建议尽快安排停电处理，在实施检修前，应缩短检测周期，加强监测。
七、 解体验证
